השיטה שלנו
שיטת הבנייה החכמה של ICONEX נשענת על עקרונות השמירה האקולוגיים תוך הקפדה מלאה על צמצום פסולת בניין ושמירה על הסביבה, בזבוז עץ כמשאב טבע בתפסנות והימנעות משימוש בחומרים הפולטים גזים רעילים.
הבנייה הירוקה שלנו לא רק בטוחה ונקייה יותר אלא גם מאפשרת אורח חיים בריא יותר לדיירי הבית ואפשרות לחסכון רב בהוצאות האנרגיה שלהם והימנעות מתופעות של לחות ועובש.
ICF
למה שיטת iconex חכמה?
- כי היא מאפשרת את כל היתרונות שאפשר לחלום עליהם כשמתכננים,
בונים וחיים בבית. - כי מצד אחד תהליך הבניה פשוט ומהיר ומהצד השני,
התוצאה עמידה מאין כמותה. - כי בשיטת iconex הבטון מספק יציבות וחוזק והתבניות
מאפשרות גמישות בתכנון ומבטיחות גימור מושלם. - כי הבניה בשיטת iconex פשוטה ונקיה ועל כן חוסכת
בכוח אדם ובמשאבים. - כי יש כאן מצב של – win win win וכולם נהנים
מיתרונות השיטה – הקבלן, האדריכל, הלקוח וגם הסביבה.
הכל מתחיל בבטון
זה לא סוד שבניה טובה בבטון איכותי, היא בהכרח בניה חזרקה ועמידה ביותר. זו הסיבה שהבטון הוא חלק אינטגרלי בנוף הבניה העולמי מזה אלפי שנים.
מבנה הבטון העתיק ביותר התקלה דווקא אצלנו בארץ ב-"יפתח אל" הסמוכה לצות המוביל, גילו נאמד בכ-7000 שנה.
בטון המזוין במוטות ברזל, נמצא כבר בוילה רומאית מהמאה ה-3 לספירה, אך רק בסוף המאה ה-19 הפך הבטון המזוין לפופולארי כל כך ובמאה ה-20 שינה למעשה את פני האדריכלות.
כיום משמש הבטון המזוין ברוב פרויקטי הבניה בעולם.
על מנת שהמבנה יהיה גם חזק וגם מבודד, נזקקו בעבר לקירות מעטפת עבים, ככל שהקירות היו עבים יותר המבנה היה מבודד יותר.
מה זה ICF?
בארבעים השנים האחרונות פורחת בצפון אמריקה ובאירופה הבניה בשיטת
ICF – INSULATED CONCREATE FORMS
תבניות מבודדות ליציקת בטון. השיטה פותחה על מנת שניתן יהיה ליהנות מעוצמתו ועמידותו של הבטון יחד עם יעלות הבידוד האדירה של הפוליסטירן המוקצף.
בידוד ה- ICF מציע פתרונות בידוד טרמיים ואקוסטיים ברמה המקצועית הגבוהה ביותר בשוק הבנייה המודרני ומציע לדיירים העושים בו שימוש בידוד מושלם בכל תנאי מזג האוויר, מהחום והלחות הקיצוניים של הקיץ הישראלי, קור החורף וכן מפגעי רעש סביבתיים.
ICF (insulated concrete forms) הינן תבניות מבודדות ליציקת בטון. בשיטת בנייה זו לוחות הבידוד משמשים גם כתבניות היציקה של הבטון ומשלבות את עוצמתו ועמידותו של הבטון יד ביד עם יעילות הבידוד העצומה של הפוליסטירן המוקצף. השיטה פותחה על ידי הנק מנסן, מהנדס ויזם בנייה הולנדי, וקיבלה מעמד של פטנט וזכתה בפרסי מצוינות עולמיים בתחומה.
שיטה זו הינה אחת משיטות הבניה המצליחות והנפוצות בצפון אמריקה ואירופה בארבעים השנים האחרונות והוכיחו את עצמן פעם אחר פעם באירועי מזג אוויר קיצוניים כגון סופות הוריקן, טורנדו ורעידות אדמה. בידוד ה ICF תרם באופן מושלם ושאינו משתמע לשתי פנים לשלמותו של המבנה ולאיכות החיים שהעניק לדייריו והוכיח את עצמו כחזק לאין שעור גם במצבים הקשים ביותר.
אנחנו ב Iconex וכן קהל לקוחותינו לאורך השנים הבנו, בדיוק כפי שהבינו במדינות העולם המפותחות, שבנייה מבודדת כבר אינה מוצר מותרות אלא צורך- הצורך לגור בבית אשר מציע לנו הגנה מקסימלית מפני טמפרטורה ורעש ומאפשר חסכון ניכר במשאבי אנרגיה. אנו מציעים בית חסכוני באנרגיה אשר קל לחמם ולקרר אותו והינו חסכוני באנרגיה וידידותי לסביבה. אנחנו מציעים בנייה ירוקה במיטבה.
Iconex הינה הזכיינית הבלעדית של פטנט זה בישראל, פטנט אשר החברות הגדולות בעולם עושות בו שימוש תחת שמות מסחריים שונים כמו AAB, blue max,ARXX, EBS ואשר ותורמות לחסכון ניכר באנרגיה ועלויות הבנייה.
יתרונות הבניה ב- ICF הוכיחו את עצמם בצפון אמריקה פעם אחר פעם כאשר שרדו את מבחן סופות ההוריקן, הטורנדו ורעידות האדמה. הבידוד תרם את תרומתו הגדולה לשלמות המבנה ולאיכות החיים בו, לאלו הגרים באזורים החמים כמו גם לאלו הגרים באזורים לחים לאורך החופי ולאלו הגרים באזורים קרים במיוחד.
Description Architecture process for exceptional results.
Our process is alive – adapting, refining, and growing with your vision. Always. Like artists with a blank canvas, we transform rooms into living works of art.
01
01. Initial Consultation
We begin by understanding your vision, goals, and needs, followed Antra.
02
02. Design & Planning
Our team creates detailed designs that reflect your requirements.
03
03. Implementation
With carefully selected contractors, we manage every phase.
04
04. Project Handover
Upon completion, we conduct a thorough review, making sure all details.
Explore Our Comprehensive Interior Design Services
-
הכנת הבסיס
01בשיטת iconex ניתן לבנות על כל סוגי הרצפות:
רצפה צפה (רפסודה)
רצפה על גבי כלונסאות ואף על גבי משטח מיקשי טבעי (סלע טבעי).חשוב מאוד להשיג רצפה ישרה על מנת למקסם את יתרון הלגו ובניה של קירות ישרים תוך חיסכון בזמן עבודה.
יוצקים את רצפת הבית ומציבים מוטות ברזל בקוטר 10 מ"מ בכל עשרים ס"מ בהיקף הבית, מסמנים את מיקום קירות המעטפת ואת מיקום פתיחת הדלתות. יוצקים את רצפת הבית ומציבים מוטות ברזל בקוטר 10 מ"מ בכל עשרים ס"מ בהיקף הבית (יש להתחיל 15 ס"מ מכל פינה), מסמנים את מיקום קירות המעטפת ואת המפתחים.
* מומלץ ליישם מסלול גבס ברוחב 7/5 בהתאם לרוחב התבנית בקולטור (היקף הבית) הבית הפנימי- יסייע בהצבת התבניות, פילוסן וסימון מפתחים בקירות. -
יציקת בטון
02יוצקים את הבטון היישר לתוך הקירות.
ישנן מספר דרכים ליצוק את הבטון.הדרך המומלצת ביותר היא באמצעות משאבת בטון, אך ניתן ליצוק גם עם דוד בטון ובדרכים נוספות.
-
חורצים בתבניות תעלות לטובת המערכות השונות באמצעות משור גבס, סכין חמה או פן בנאים (הפוליסטירן נסוג לאחור כתוצאה למשב רוח חמה).
מציבים את הכבלים והצינורות ובאותה הטכניקה מציבים את הקופסאות ואת המערכות עצמן. -
הצבת התבניות
04מציבים תבניות פינה משני צידי הקיר המיועד,
מוודאים פילוס בעזרת חוט או לבליר (מכשיר לייזר),
משלימים תבניות ישרות בינהן תוך שמירה על פילוס כנ"ל.לאחר השלמת שורת תבניות ראשונה ממשיכים בקלות לבנות בשיטת לגו עם התבניות תוך הקפדה על ניצבים מקבילים (להקלה ביישום רגלי תמיכה וביישומי גמר) ותוך יישום פתחים (דלתות וחלונות), תשתיות בתוך קיר וחוצות קיר. -
קיימים מספר אופני יישום.
מסגרות פתחים ניתן להתקין ב-4 אופנים:
⦁ שימוש בסוגרי חלון – אלמנט מפוליסטירן מוקצף לסגירת קצה תבנית.
יש למקם בהיקף הפתח, תוך השארת פתחי בקרה ליציקה בשני צידי החלון התחתונים ולחזק בעזרת קרשים לתמיכה אופקית ואנכית ובצידי החלון.
⦁ שימוש בטפסנות עץ – טפסנות קרשים בהיקף החלון, משני צידי הקיר, תוך השארת פתחים בחלק התחתון כנכר לעיל.
⦁ שימוש במסגרת פח מכופף (בתאום עם ספק החלונות) כמשקוף עיוור
יש להתקין ע"ג התבניות, תוך הנחת 2 קרשים לתמיכה אופקית ואנכית אם אין חיזוק אלומיניום מובנה.
*חשוב להקפיד שמסגת הפח לא עוברת את דופן הפוליסטירן הפנימי (למניעת גשר קור).
⦁ פתיחת מסגרת החלון לאחר השלמת בניית התבניות בשלב ההכנות ליציקה – פתיחת הדופן הפנימית בלבד ויישום טפסנות עץ* כאשר נדרש תריס גלילה: יש להסיר את הדופן הפנימית של התבנית. ובנוסף להכין חלל מובנה להכלת התריס, באמצעות טפסנות מקרשים או ע"י ארגז ייעודי מפח. בהתאם לגודל התריס, ניתן אף להסיר דופן חיצונית של התבנית ולהדביק לאחר מכן לוח פוליסטירן בעובי 2-3 ס"מ לבידוד ומניעת גשר קור.
-
תמיכת הקירות
06לאחר הרכבת השורה השלישית/ חמישית (בהתאם למשטר רוחות באתר), יש להתקין רגלי תמיכה "אייקונסט" (בינדרים), המתעגנים לניצבי הפלסטיק בדופן התבנית ומסייעים בתמיכת ופילוס הקירות.
בסיום בניית המעטפת מחזקים חיצונית עי יישום אומגות "אייקונקט" בין שלושת השורות הראשונות של התבניות ומעל מפתחים גדולים.מיקום תמיכות האייקונסט (מוט תמיכה אלכסוני מתכוונן) יעשה ברובו מתוך המבנה ובמקומות מיוחדים גם מבחוץ למבנה.
⦁ את התמיכות ממקמים בפינות, משני צידי חלונות ופתחים, במקביל לתשתית צמ"ג, ביוב וניקוזים העוברים בחתך הקיר ולאחר מכן משלימים כך שיתן כיסוי כל 80 ס"מ באורך הקיר.
⦁ כמו כן יש ליישם תמיכות אייקונסט חיצוניות במקומות מיוחדים כגון מפגשים עם קירות ממ"ד ניצבים, קירות נישה לארון חשמל, קירות בטון פנימיים המתחברים לקירות המעטפת וכד'.
Antra has created exceptional architectural designs.
- Residence And Condo
- Modern Kitchen Renovate
- Interior House Decoration
We specialize in transforming visions into reality. Explore our portfolio of innovative architectural and interior design projects crafted with precision.
הפטנט של הנק מנסן
פריצת הדרך המשמעותית בתחום ה-ICF, קרתה, כאשר הנק מנסן, מהנדס ויזם בניה הולדי מצליח, החליק מגג ביתו ושכב בבית החולים תקופה ארוכה. הנק הבין שהוא כבר לא יחזור לעבוד בשיטה של סחיבה והנחת בלוקים… כאשר יצא מבית החולים ובהשראת הפלטינות ברגליו, פיתח הנק תבנית בעלת מחברים ייחודיים אשר הביאו את בניה בשטית IDF של פשטות עוצמה ודיוק.
מעבר למקום הבידוד והעמידות, הפטנט של הנק הביא לחיכון בעליות כוח אדם וחיסכון בעליות גימור. הנק מנסן וחברת AAB אשר בראשה הוא עומד , זכו בפרסי מצוינות על הפטנט. ברחבי העולם בונים בשיטה מופלאה זו תחת במותגים, ABB,BIUE, ARXX, EBS ועוד. בישראל, ניתן הזיכיון הבלעדי לשימוש בפטנט ולייצור ושיווק התבניות לחברת ICONEX.
תהליך הבניה של ICONEX
ב – 7 שלבים פשוטים
-
01הכנת הבסיס
-
02הצבת התבניות
-
03פתיחת חלונות ודלתות
-
04תמיכת הקירות
-
05יציקת בטון
-
06התקנות מכאניות
-
בשיטת iconex ניתן לבנות על כל סוגי הרצפות:
רצפה צפה (רפסודה)
רצפה על גבי כלונסאות ואף על גבי משטח מיקשי טבעי (סלע טבעי).חשוב מאוד להשיג רצפה ישרה על מנת למקסם את יתרון הלגו ובניה של קירות ישרים תוך חיסכון בזמן עבודה.
יוצקים את רצפת הבית ומציבים מוטות ברזל בקוטר 10 מ"מ בכל עשרים ס"מ בהיקף הבית, מסמנים את מיקום קירות המעטפת ואת מיקום פתיחת הדלתות. יוצקים את רצפת הבית ומציבים מוטות ברזל בקוטר 10 מ"מ בכל עשרים ס"מ בהיקף הבית (יש להתחיל 15 ס"מ מכל פינה), מסמנים את מיקום קירות המעטפת ואת המפתחים.
* מומלץ ליישם מסלול גבס ברוחב 7/5 בהתאם לרוחב התבנית בקולטור (היקף הבית) הבית הפנימי- יסייע בהצבת התבניות, פילוסן וסימון מפתחים בקירות. -
מציבים תבניות פינה משני צידי הקיר המיועד,
מוודאים פילוס בעזרת חוט או לבליר (מכשיר לייזר),
משלימים תבניות ישרות בינהן תוך שמירה על פילוס כנ"ל.לאחר השלמת שורת תבניות ראשונה ממשיכים בקלות לבנות בשיטת לגו עם התבניות תוך הקפדה על ניצבים מקבילים (להקלה ביישום רגלי תמיכה וביישומי גמר) ותוך יישום פתחים (דלתות וחלונות), תשתיות בתוך קיר וחוצות קיר. -
קיימים מספר אופני יישום.
מסגרות פתחים ניתן להתקין ב-4 אופנים:
⦁ שימוש בסוגרי חלון – אלמנט מפוליסטירן מוקצף לסגירת קצה תבנית.
יש למקם בהיקף הפתח, תוך השארת פתחי בקרה ליציקה בשני צידי החלון התחתונים ולחזק בעזרת קרשים לתמיכה אופקית ואנכית ובצידי החלון.
⦁ שימוש בטפסנות עץ – טפסנות קרשים בהיקף החלון, משני צידי הקיר, תוך השארת פתחים בחלק התחתון כנכר לעיל.
⦁ שימוש במסגרת פח מכופף (בתאום עם ספק החלונות) כמשקוף עיוור
יש להתקין ע"ג התבניות, תוך הנחת 2 קרשים לתמיכה אופקית ואנכית אם אין חיזוק אלומיניום מובנה.
*חשוב להקפיד שמסגת הפח לא עוברת את דופן הפוליסטירן הפנימי (למניעת גשר קור).
⦁ פתיחת מסגרת החלון לאחר השלמת בניית התבניות בשלב ההכנות ליציקה – פתיחת הדופן הפנימית בלבד ויישום טפסנות עץ* כאשר נדרש תריס גלילה: יש להסיר את הדופן הפנימית של התבנית. ובנוסף להכין חלל מובנה להכלת התריס, באמצעות טפסנות מקרשים או ע"י ארגז ייעודי מפח. בהתאם לגודל התריס, ניתן אף להסיר דופן חיצונית של התבנית ולהדביק לאחר מכן לוח פוליסטירן בעובי 2-3 ס"מ לבידוד ומניעת גשר קור.
-
לאחר הרכבת השורה השלישית/ חמישית (בהתאם למשטר רוחות באתר), יש להתקין רגלי תמיכה "אייקונסט" (בינדרים), המתעגנים לניצבי הפלסטיק בדופן התבנית ומסייעים בתמיכת ופילוס הקירות.
בסיום בניית המעטפת מחזקים חיצונית עי יישום אומגות "אייקונקט" בין שלושת השורות הראשונות של התבניות ומעל מפתחים גדולים.מיקום תמיכות האייקונסט (מוט תמיכה אלכסוני מתכוונן) יעשה ברובו מתוך המבנה ובמקומות מיוחדים גם מבחוץ למבנה.
⦁ את התמיכות ממקמים בפינות, משני צידי חלונות ופתחים, במקביל לתשתית צמ"ג, ביוב וניקוזים העוברים בחתך הקיר ולאחר מכן משלימים כך שיתן כיסוי כל 80 ס"מ באורך הקיר.
⦁ כמו כן יש ליישם תמיכות אייקונסט חיצוניות במקומות מיוחדים כגון מפגשים עם קירות ממ"ד ניצבים, קירות נישה לארון חשמל, קירות בטון פנימיים המתחברים לקירות המעטפת וכד'. -
יוצקים את הבטון היישר לתוך הקירות.
ישנן מספר דרכים ליצוק את הבטון.הדרך המומלצת ביותר היא באמצעות משאבת בטון, אך ניתן ליצוק גם עם דוד בטון ובדרכים נוספות.
-
חורצים בתבניות תעלות לטובת המערכות השונות באמצעות משור גבס, סכין חמה או פן בנאים (הפוליסטירן נסוג לאחור כתוצאה למשב רוח חמה).
מציבים את הכבלים והצינורות ובאותה הטכניקה מציבים את הקופסאות ואת המערכות עצמן.
יתרונות השיטה
ביטחון
היא ערובה לביטחון בפני iconex הבניה בשיטת כוחות הטבע ופגעי הזמן. האינטגרציה המבנית של בטון מזוין מספקת בטיחות חסרת תקדים שעמדה במבחן הזמן גם מול סופות הטורנדו וההוריקן של צפון אמריקה.
כאן בישראל ישנם אזורים אשר זקוקים להגנה ייחודית, כגון הגנה מלחות וממליחות, עמידות לרעידות אדמה, נועדו iconex שריפות ואפילו סכנות ביטחוניות – בתי לתת מענה לאתגרים הללו ולהעניק לך ביטחון אמיתי
חיסכון
מתבטאת (גם) בחיסכון iconex העליונות של שיטת משמעותי מאוד.
תודות לקלות החומרים ופשטות השיטה, קצב הבניה מהיר מאין כמותו וישנו חיסכון גדול בכוח אדם ובימי עבודה. פעולת ההרכבה המדויקת של התבניות, חוסכת משמעותית גם במשאבים כגון חומרי טפסנות. מבטלות את הצורך בקירות איזולציה, iconex תבניות בלוחות בידוד או הקצפות למינהן, דבר המגדיל את שטח הנטו של פנים הבית.
איכות הבניה, הגימור והבידוד יוצא הדופן מבטיחים חיסכון רב באחזקת המבנה. מבטיחים יעילות מקסימאלית במיזוג iconex בתי האוויר בבית, שמירה על הטמפרטורה לאורך זמן ובלאי מינימאלי למערכות המיזוג – במילים אחרות חיסכון אדיר של עשרות אחוזים בהוצאות האנרגיה לכל החיים.
איכות חיים
הבית שלך הוא ההשקעה של,ך העתיד של,ך החלום שלך. מאפשרים גמישות iconex הפשטות והחכמה שבשיטת בתכנון ובביצוע ומקנים חופש רב בעיצוב החזיתות ובבחירת הפרטים הארכיטקטונים. אתה שקט – תהליך הבניה iconex כשאתה בונה בשיטת זריז ומועד סיום הבניה ודאי.
המבנה יציב חזק ומבוד,ד כולל בידוד אקוסטי מרשים שנותן לך עוד שקט … בנוסף, תופעות כגון לחות ועובש אינן נחלת בתים הבנויים תודות לאטימות יוצאת הדופן של המבנה. iconex בשיטת אפשר לקרוא לזה "איכות מגורים מעל כל סטנדרט מקובל" אנחנו קוראים לזה – חיים בבית מפנק עם גימור מושלם.
סביבה
גם הסביבה יוצאת נשכרת מהשימוש בשיטת iconex ומציבים את הכבלים והצינורות.
באותה הטכניקה מציבים את הקופסאות ואת המערכות עצמן.

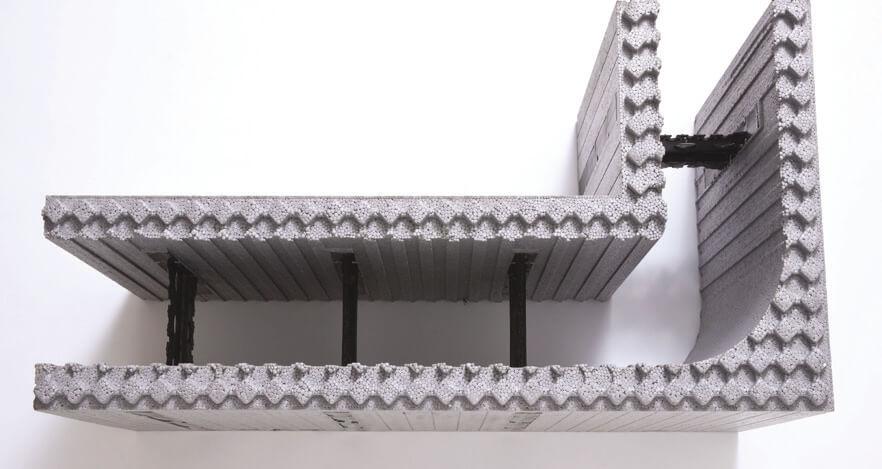

תבניות ICONEX
מורכבת משני פאנלים של פוליסטירן מוקצף איכותי iconex תבנית ועמיד ביותר. המחברים הייחודיים (המעוגנים בפטנט) מחברים את שני הפאנלים המבודדים והופכים את היחידה לתבנית אחת חזקה.
המחברים, מהווים גם בסיס להחדרת מוטות הברזל המשמשות לזיון הבטון.
ומשקלן הנמוך תורם למהירות הבניה iconex גודלן של תבניות ולחסכון בכוח אדם – תבנית אחת משתווה לכ 6- בלוקים של בניה רגילה.

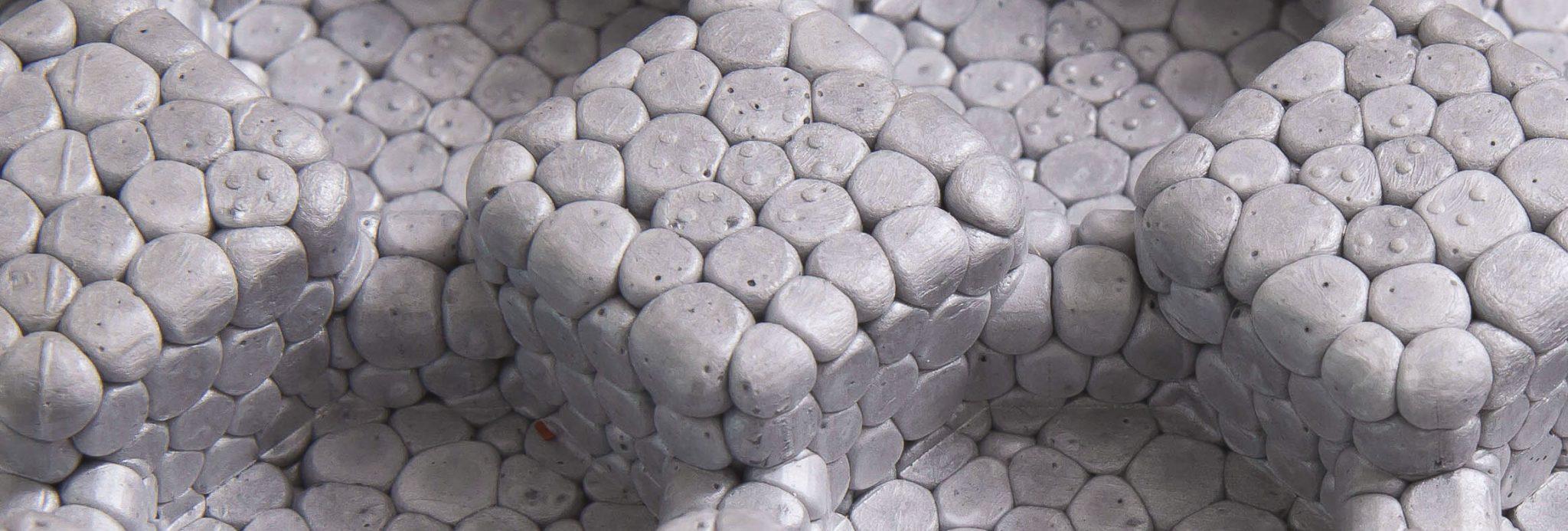

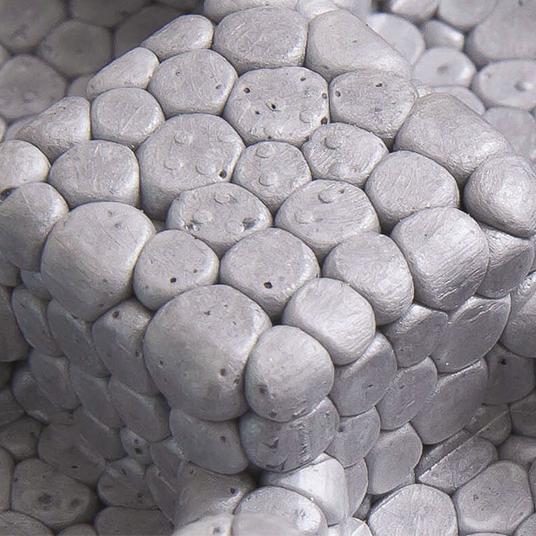

יתרונות הפוליסטירן המוקצף
הפוליסטירן המוקצף הוא מבודד תרמי מעולה, בעל משקל סגולי נמוך נוח לשימוש ונעים למגע. להבדיל מחומרי בידוד אחרים הוא אינו ניזוק או מתבלה ממים ורטיבות, מידותיו ותכונותיו לא משתנות בחלוף הזמן, הוא אינו מהווה מצע לפטריות ועובש וקל מאוד לחתוך ולעבד אותו עפ"י הצורך. הפוליסטירן המוקצף הוא חומר כבה מאיליו ואף ידידותי לסביבה היות שהוא חופשי מרעלים ולא פולט גזים מסוכנים. תכונות אלו הופכות את הפוליסטירן המוקצף לחומר מושלם לבידוד מבנים.
תבנית פינה
מידות: אורך – 40.5-80.5 ס"מ,
גובה – 42.5 ס"מ,
עובי – 21/24/29 ס"מ
תבנית סטנדרטית
מידות: אורך 122 ס"מ,
גובה – 42.5 ס"מ,
עובי – 21/24/29 ס"מ
